Nabíječ vznikl z potřeby čím nabíjet olověný akumulátor ve STARTBOXu.

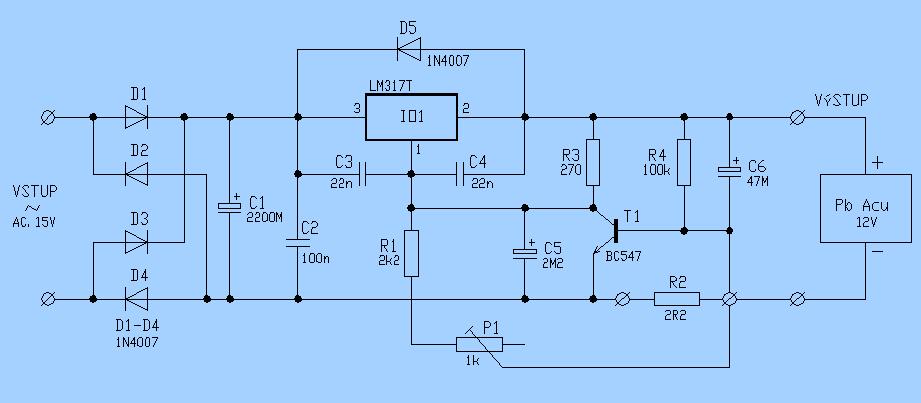

Schéma zapojení nabíječky je převzato z časopisu RC modely č.2/1999.

Popis funkce:  Trimrem P1 se nastavuje požadované napětí. Pokud nabíjecí proud překročí hodnotu asi 200mA, otevře se tranzistor T1 a výstupní napětí se sníží. Publikované zapojení jsem doplnil usměrňovačem, vyhlazovacím kondenzátorem a rezistor R2 připojuji přes svorky vyvedené na krabičce a změnou velikosti odporu rezistoru R2 nastavím požadovaný maximální nabíjecí proud. Vzhledem k použitým diodám D1-D4 usměrňovače a umístěním IO1 v krabičce je maximální hodnota nabíjecího proudu max.0,6A.

Konstrukce: Osazený plošný spoj umístíme do univerzální plastové skříňky, ve které nesmíme zapomenout provrtat dostatečně velké ventilační otvory. Vlastní provedení nabíječky je patrné z obrázku.

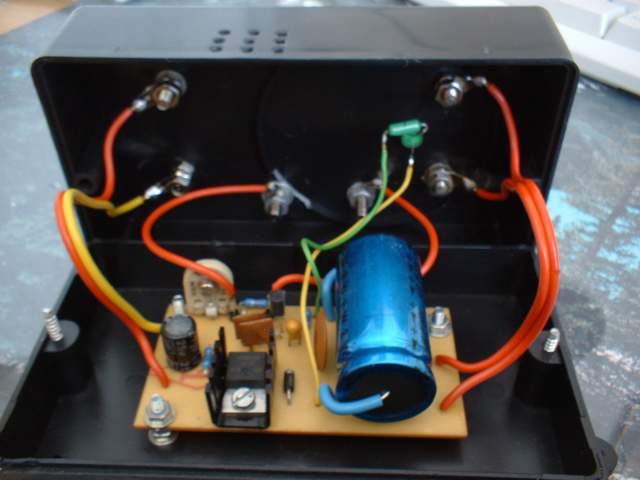

Vnitřní uspořádání v plastové krabičce

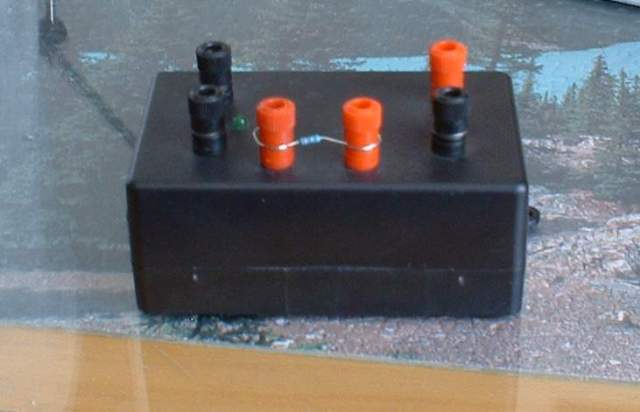

Hotová nabíječka připravená k použití

Oživení: Po kontrole zapojení připojíme napájecí zdroj, na výstupní svorky nabíječe připojíme multimetr a trimrem P1 nastavíme výstupní napětí 13,6 až 13,65V, potom můžeme připojit akumulátor a změřit nabíjecí proud.
